如何了解并打开DXF文件格式？

DXF是一种开放的矢量数据格式，广泛应用于计算机辅助设计（CAD）领域。这种格式由Autodesk公司在1982年推出，用于实现AutoCAD软件中2D和3D图形数据与其他程序之间的交换与共享。经过多年的发展，DXF格式已经经历了多次更新，最新版本同时支持ASCII和二进制两种形式，并且具有向下兼容性，这意味着无论DXF文件的版本如何，最新版的CAD软件都能够打开它。

DXF是什么格式？

DXF格式文件本质上是一个CAD数据文件，它采用了一种由“代码”和“值”组成的“数据对”构造。这里的代码被称为“组码”（group code），用于指定其后的值的类型和用途。DXF文件被组织成多个“段”，每个段以组码“0”和字符串“SECTION”开头，紧接着是组码“2”和表示段名的字符串。这些段包括了图形的总体信息、应用程序定义的类的信息、命名条目的定义、块定义、绘图实体、非图形对象的数据以及文件的预览图等。

具体来说，DXF文件的组成包括以下几个部分：

1. HEADER：包含图的总体信息，每个参数都有一个变量名和相应的值。

2. CLASSES：包括应用程序定义的类的信息，这些实例将显示在BLOCKS、ENTITIES以及OBJECTS部分。通常不包括用于充分用于与其它应用程序交互的信息。

3. TABLES：包括命名条目的定义，如Application ID（APPID）表、Block Record（BLOCK_RECORD）表、Dimension Style（DIMSTYPE）表、Layer（LAYER）表、Linetype（LTYPE）表、Text style（STYLE）表、User Coordinate System（UCS）表、View（VIEW）表以及Viewport configuration（VPORT）表等。

4. BLOCKS：包括Block Definition实体，用于定义每个Block的组成。

5. ENTITIES：是绘图实体，包括Block References在内。

6. OBJECTS：包括非图形对象的数据，供AutoLISP以及ObjectARX应用程序所使用。

7. THUMBNAILIMAGE：包括DXF文件的预览图。

DXF格式的特点在于其开放性、可读性和可扩展性。作为一种开放的矢量数据格式，DXF可以被许多软件使用，这使得它成为一种非常有用的格式。同时，DXF格式可以以ASCII或二进制格式来存储。ASCII格式具有可读性好的特点，但占用的空间较大；而二进制格式则占用的空间小、读取速度快。此外，DXF格式的可扩展性较好，可以根据不同行业的需求进行相应的拓展。

DXF文件怎么打开？

由于DXF格式是一种广泛接受的CAD数据文件格式，因此有许多软件和工具可以用来打开和编辑DXF文件。以下是一些常用的软件和打开DXF文件的方法：

1. AutoCAD

AutoCAD是DXF文件的开发者，因此它自然是打开DXF文件的首选工具。用户可以直接通过命令行输入“dxfin”命令，然后选择需要打开的DXF文件，即可在AutoCAD界面中查看和编辑这些文件。AutoCAD提供了强大的绘图和编辑功能，使得用户能够轻松处理复杂的CAD图形数据，满足从初步设计到最终输出的全方位需求。如果尚未安装AutoCAD，可以从官方网站下载试用版或购买正式版。

2. CAXA电子图版

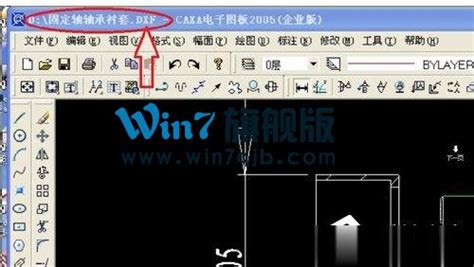

CAXA电子图版是一款能够处理DXF文件的优秀软件，以其易用性和广泛的兼容性赢得了众多用户的青睐。用户可以通过两种方式使用CAXA电子图版打开DXF文件：一是通过软件界面上的“文件”菜单选择“打开”，然后在弹出的对话框中浏览并选中DXF文件；二是直接双击DXF文件，在弹出的“打开方式”对话框中选择“CAXA电子图版”作为打开程序。这两种方法都能有效地将DXF文件导入到CAXA电子图版中，供用户进行后续的查看和编辑操作。

3. 迅捷CAD编辑器

迅捷CAD编辑器是一款国产的CAD软件，因其出色的兼容性和丰富的功能而受到用户青睐。它支持多种CAD文件格式，包括DXF，可以轻松打开和编辑DXF文件。用户可以从官方网站下载并安装迅捷CAD编辑器，然后使用它来打开DXF文件。

4. 其他CAD软件

除了上述软件外，还有许多其他CAD软件或插件也支持打开和编辑DXF文件。例如，SolidWorks、SketchUp、LibreCAD等。这些软件各具特色，适用于不同的设计场景和需求。用户可以根据自己的实际情况和偏好选择合适的工具来打开DXF文件。

在实际操作中，打开DXF文件的方法多种多样。以下以AutoCAD为例，介绍打开DXF文件的基本步骤：

1. 安装并启动AutoCAD：确保已经安装了AutoCAD软件，并启动它。

2. 打开文件：在AutoCAD的界面中，通常可以通过“文件”菜单选择“打开”选项，或者使用快捷键（如Ctrl+O）来打开文件选择对话框。
