CAD中连接两条线段的方法

CAD连接两条线的全面解析

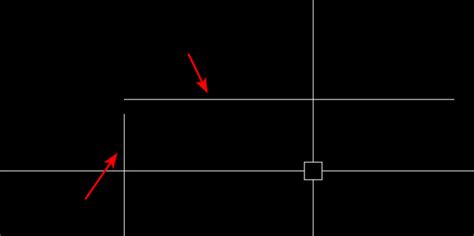

在计算机辅助设计（CAD）中，连接两条线是一项基础而重要的操作。无论是绘制简单的几何图形，还是进行复杂的机械设计，连接线条都是不可或缺的步骤。本文将详细介绍CAD中连接两条线的各种方法，以及这些方法的适用场景和注意事项，帮助读者全面掌握这一技能。

一、直线连接

直线连接是最简单、最直接的方法。当两条线在同一平面内且相交或平行时，可以直接使用直线命令（Line）来连接它们。

步骤：

1. 启动直线命令：在CAD命令栏中输入“L”或点击工具栏中的直线图标，启动直线命令。

2. 指定起点：将光标移动到其中一条线的端点上，点击鼠标左键确定起点。

3. 指定终点：将光标移动到另一条线的端点上，点击鼠标左键确定终点，完成连接。

注意事项：

确保两条线的端点在同一平面内，否则无法直接连接。

若两条线不相交也不平行，则需要先使用其他命令（如旋转、移动等）调整其位置。

二、圆弧连接

圆弧连接是一种更为灵活的连接方式，适用于需要平滑过渡的场合。通过圆弧连接，可以使两条线在连接处形成一段平滑的圆弧。

步骤：

1. 启动圆弧命令：在CAD命令栏中输入“A”或点击工具栏中的圆弧图标，启动圆弧命令。

2. 选择连接方式：圆弧命令有多种连接方式，如三点、起点-圆心-终点等。对于连接两条线，通常选择“起点-圆心-终点”或“起点-端点-方向”等方式。

3. 指定起点：将光标移动到其中一条线的端点上，点击鼠标左键确定起点。

4. 指定圆心或方向：根据选择的连接方式，指定圆弧的圆心或方向。

5. 指定终点：将光标移动到另一条线的端点上，点击鼠标左键确定终点，完成连接。

注意事项：

圆弧连接的平滑度取决于圆弧的半径和两条线的夹角。

在选择连接方式时，应根据实际需求选择合适的方式。

三、修剪连接

修剪连接是一种通过修剪多余线段来实现连接的方法。当两条线相交或接近相交时，可以使用修剪命令（Trim）来修剪掉多余的线段，从而实现连接。

步骤：

1. 启动修剪命令：在CAD命令栏中输入“TR”或点击工具栏中的修剪图标，启动修剪命令。

2. 选择修剪边界：选择作为修剪边界的线段或对象。

3. 选择要修剪的线段：点击要修剪的线段部分，将其删除。

4. 重复步骤3：根据需要，继续选择要修剪的线段，直到完成连接。

注意事项：

修剪命令会删除选定的线段部分，因此在使用前应仔细检查选择的对象。

若要保留某些线段部分，可以使用延伸命令（Extend）来将其延长至修剪边界。

四、延伸连接

延伸连接是一种通过延伸线段来实现连接的方法。当两条线不相交但需要连接时，可以使用延伸命令（Extend）来将其中一条线延长至另一条线，从而实现连接。

步骤：

1. 启动延伸命令：在CAD命令栏中输入“EX”或点击工具栏中的延伸图标，启动延伸命令。

2. 选择延伸边界：选择作为延伸边界的线段或对象。

3. 选择要延伸的线段：点击要延伸的线段部分，将其延长至延伸边界。

4. 重复步骤3：根据需要，继续选择要延伸的线段，直到完成连接。

注意事项：

延伸命令会延长选定的线段部分，因此在使用前应仔细检查选择的对象。

若要修剪某些线段部分，可以使用修剪命令（Trim）来将其删除。

五、倒角连接

倒角连接是一种通过创建倒角来实现连接的方法。倒角连接不仅可以连接两条线，还可以使连接处形成一定的角度，增强图形的美观性和实用性。

步骤：

1. 启动倒角命令：在CAD命令栏中输入“CHA”或点击工具栏中的倒角图标，启动倒角命令。

2. 设置倒角距离：根据需要设置倒角的两个距离（第一个距离和第二个距离）。若两个距离相等，则形成等腰倒角；若不相等，则形成不等腰倒角。

3. 选择第一条线：点击要倒角的第一条线。

4. 选择第二条线：点击要倒角的第二条线，完成连接。

注意事项：

倒角连接的角度和长度取决于设置的
