GPRS DTU高效配置指南：轻松设置工作参数

GPRS DTU工作参数设置详解

GPRS DTU，即通用分组无线服务数据传输单元，是一种物联网无线数据终端，利用公用运营商网络GPRS网络（又称G网）为用户提供无线长距离数据传输功能。它采用高性能的工业级通信处理器和工业级无线模块，以嵌入式实时操作系统为软件支撑平台，同时提供RS232和RS485（或RS422）接口，可直接连接串口设备，实现数据透明传输功能。本文将详细介绍GPRS DTU的工作参数设置，帮助用户更好地理解和应用这一技术。

一、工作模式设置

GPRS DTU可以配置成多种协议模式，以满足不同客户的需求。常见的工作模式包括：

1. PROT：心跳包和数据通信均采用TCP协议，使用同一个TCP连接。

2. TRNS：GPRS DTU工作于普通的GPRS MODEM方式，可用于收发短信、CSD和拨号上网。

3. TTRN：心跳包采用UDP协议，数据通信采用TCP协议。

4. TLNT：模拟一个TELNET客户端，用于与TELNET服务器交互。

5. LONG：心跳包采用UDP协议，数据通信采用TCP协议，通过GPRS DTU内嵌的应用协议一次最大可传输8192字节数据。

6. LNGT：心跳包和数据通信均采用TCP协议，通过GPRS DTU内嵌的应用协议一次最大可传输8192字节数据。

7. TUDP：心跳包和数据通信均采用UDP协议，使用同一个UDP连接。

8. TCST：用户自定义注册包和心跳包，数据通信采用TCP协议。

二、激活方式设置

GPRS DTU支持多种激活方式，以便在需要时建立数据传输通道。常见的激活方式包括：

1. AUTO：使GPRS DTU永远在线。

2. SMSD：短信激活方式，通过给GPRS DTU发送特定的短信，激活GPRS DTU，使其建立数据通信链路。用户可以自己设置4位密码，发短信为“dial密码”；密码为空时，发短信为“dial”。

3. CTRL：电话激活方式，通过电话呼叫GPRS DTU，使其建立数据通信链路。唤醒号码为空时，只要有电话拨入，即可唤醒；设定指定号码时，设备中的卡必须要开通来电显示。

4. DATA：数据激活方式，通过向IP MODEM串口发送特定的数据，使GPRS DTU建立或者拆除数据通信链路。

5. MIXD：同时支持SMSD、CTRL、DATA激活方式的混合方式，只要满足其中一种的激活条件，GPRS DTU即被激活。

三、调试信息等级设置

调试信息等级用于设备的软件调试或简单的信息提示。常见的调试信息等级包括：

1. 0：没有任何调试信息输出。

2. 1：输出简单的提示信息。

3. 2：输出详细的调试信息。

对应的AT命令为：AT+DEBUG=x，其中x为对应的调试等级。只有在设备不能正常工作，需要调试软件的时候，才需要把调试等级设置为2。正常情况下设置为2会影响正常的数据通信。

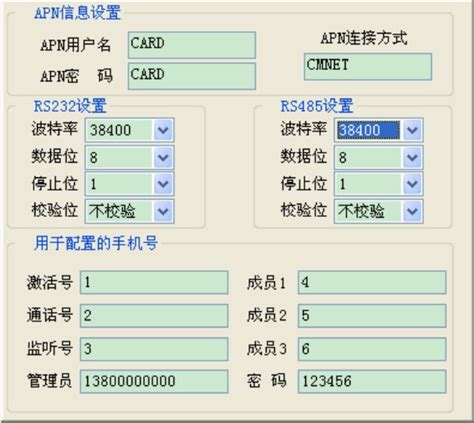

四、数据、校验及停止位设置

数据、校验及停止位的设置决定了数据传输的格式。常见的设置包括：

1. 8N1：8位数据位，无校验，一位停止位。

2. 8E1：8位数据位，偶校验，一位停止位。

3. 8O1：8位数据位，奇校验，一位停止位。

对应的AT命令为：AT+SERMODE=xxx，其中xxx为以上列出的设置值。

五、设备工作波特率设置

设备工作波特率决定了数据传输的速率。常见的波特率设置包括：

1. 110：110 bps

2. 300：300 bps

3. 600：600 bps

4. 1200：1200 bps

5. 2400：2400 bps

6. 4800：4800 bps

7. 9600：9600 bps

8. 14400：14400 bps

9. 19200：19200 bps

10. 38400：38400 bps

11. 56000：56000 bps

12. 57600：57600 bps

13. 115200：115200 bps

对应的AT命令为：AT+IPR=xxx，其中xxx为实际的波特率值。

六、是否自动返回主中心设置

此项只在IP MODEM工作在主副中心备份方式下有效。在主副中心备份工作方式下，如果主中心异常，IP MODEM会自动连接到备份中心。如果设置此项为1，IP MODEM会定期检测主中心是否工作正常，如果正常它会自动切换回主中心，并断开与备份中心的连接。如果此项设置为0，IP MODEM不会检测主中心是否恢复正常工作。

对应的AT命令为：AT+RETMAIN=x，其中x为0或1。

七、维持链路的心跳时间间隔设置

维持链路的心跳时间间隔决定了GPRS DTU与服务器之间保持连接的时间间隔。AT命令为：AT+POLLTIME=xxx，其中xxx为时间间隔（单位为秒）。

八、其他参数设置

除了上述参数外，GPRS DTU还有其他一些重要的参数设置，包括：

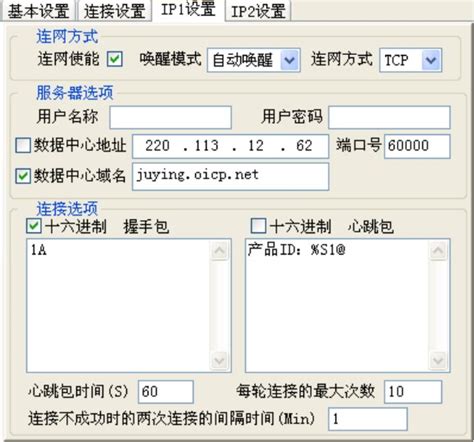

1. IP地址和端口号：DTU端需要预先知道服务器端的IP地址和端口号，才能发起通信请求。

2. 数据通讯速率：GPRS DTU与数据中心的数据通讯速率一般在10kbps-60kbps之间。当应用系统本身的数据均匀通讯量在30kbps以内时，使用GPRS网络进行数据传输是比较适合的。

3. 数据实时性：GPRS网络的传输数据延时为秒级范围，大部分时间下，GPRS数据通讯的均匀整体延时为2秒左右。这种实时性可以满足大多数行业应用的要求。

4. 报警功能：GPRS DTU通常具有报警功能，可以通过短信或电话方式发送报警信息。

九、应用场景

GPRS DTU已广泛应用于物联网产业链中的M2M行业，如智能电网、智能交通、智能家居、金融、移动POS终端、供应链自动化、工业自动化、智能建筑、消防、公共安全、环境保护、气象、数字化医疗、遥感勘测、农业、林业、水务、煤矿、石化等领域。特别是在以下场景中，GPRS DTU具有显著的优势：

1. 现场只能使用无线通讯环境，如数据采集现场的设备需要在移动中工作，或者采集现场处于野外等情况下，无法提供有线通讯的环境。

2. 现场终端的传输间隔分散，由于GPRS网络是覆盖全国的公共网络，因此采用GPRS来传输数据的一大优势就是现场采集点可以分步在全国范围，数据中心与现场采集点之间的间隔不受限制。

3. 适当的数据实时性和通讯速率要求，GPRS网络可以满足大多数行业应用的要求。

通过合理的参数设置，GPRS DTU可以为用户提供高效、可靠的数据传输服务。希望本文能够帮助用户更好地理解和应用GPRS DTU技术。
