如何正确接线？揭秘接近开关三线的接线方法

接近开关三线怎么接线

接近开关在工业自动化和机械设备中扮演着重要角色，用于检测物体的靠近或远离，从而触发相应的控制动作。三线接近开关是一种常见的类型，具有三根连接电线，它们分别负责电源、信号输出和接地。本文将详细介绍三线接近开关的接线方法，从不同类型的接近开关、具体的接线步骤到电路图分析，全面解析三线接近开关的接线技巧。

一、三线接近开关的分类

三线接近开关根据输出类型主要分为两种：NPN型和PNP型。两者的区别在于输出信号的电平不同，具体如下：

1. NPN型接近开关：当开关检测到物体时，输出低电平信号。NPN型接近开关通常适用于需要低电平触发的控制系统。

2. PNP型接近开关：当开关检测到物体时，输出高电平信号。PNP型接近开关则适用于需要高电平触发的控制系统。

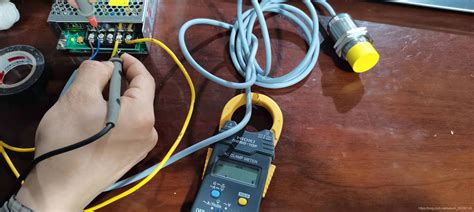

二、三线接近开关的接线方法

三线接近开关的三根电线颜色通常为棕色、蓝色和黑色（或灰色），分别对应正极（电源+）、负极（电源-）和输出（信号）。

1. NPN型接近开关的接线方法

NPN型接近开关的接线相对简单，具体步骤如下：

棕色线：连接到电源的正极（通常是12-24V DC的正极）。

蓝色线：连接到电源的负极（负极）。

黑色线：作为输出线，连接到需要低电平触发的设备或控制器的输入端。

接线示意图如下：

```

(棕色线) 电源正极

(蓝色线) 电源负极

输出 (黑色线) 控制设备输入端（低电平触发）

```

2. PNP型接近开关的接线方法

PNP型接近开关的接线方式与NPN型有所不同，具体步骤如下：

棕色线：连接到电源的正极（通常是12-24V DC的正极）。

蓝色线：连接到电源的负极（负极）。

黑色线：作为输出线，连接到需要高电平触发的设备或控制器的输入端。需要注意的是，在某些PNP型接近开关中，可能还有一根灰色线（有时也用作输出），但其功能与使用黑色线的情形类似。

接线示意图如下：

```

(棕色线) 电源正极

(蓝色线) 电源负极

输出 (黑色线/灰色线) 控制设备输入端（高电平触发）

```

三、三线接近开关的通用接线方法

除了NPN型和PNP型之外，有些三线接近开关可能具有AC/DC通用功能，即可以适用于交流和直流电源。这类接近开关的接线方式相对灵活，不需要区分NPN和PNP类型，只需要注意电源的正负极即可。

具体步骤如下：

棕色线（或灰色线）：连接到电源的正极（可以是交流电源的正半周期或直流电源的正极）。

蓝色线：连接到电源的负极（可以是交流电源的负半周期或直流电源的负极）。

黑色线：作为输出线，连接到设备的输入端。

接线示意图如下：

```

(棕色线/灰色线) 电源正极（AC/DC）

(蓝色线) 电源负极（AC/DC）

输出 (黑色线) 控制设备输入端

```

四、三线接近开关的电路图分析

为了更好地理解三线接近开关的接线方法，我们可以通过电路图进行详细分析。

1. NPN型接近开关电路图

NPN型接近开关的电路图如下所示：

```

| 电源正极（12-24V DC） |

| 棕色线

[NPN开关]

| |

| (内部电路) |

| |

电源负极 - |

| 蓝色线

输出（黑色线）[控制设备输入端]

```

当接近开关检测到物体时，NPN开关内部的晶体管导通，输出低电平信号，控制设备接收到低电平信号后触发相应的动作。

2. PNP型接近开关电路图

PNP型接近开关的电路图如下所示：

```

| 电源正极（12-24V DC） |

| 棕色线

[PNP开关]

| |

| (内部电路) |

| |

电源负极 - |

| 蓝色线

输出（黑色线/灰色线）[控制设备输入端]

```

当接近开关检测到物体时，PNP开关内部的晶体管导通，输出高电平信号，控制设备接收到高电平信号后触发相应的动作。

3. AC/DC通用型接近开关电路图

AC/DC通用型接近开关的电路图如下所示：

```

| 电源正极（AC/DC） |

| 棕色线/灰色线

[通用开关]

| |

| (内部电路) |

| |

电源负极 - |

| 蓝色线

输出（黑色线）[控制设备输入端]

```

这类接近开关内部电路设计较为复杂，可以适应交流和直流电源，同时输出信号的电平取决于开关的类型和配置。

五、注意事项

在接线过程中，需要注意以下几点：

1. 电源匹配：确保接近开关的电源电压与电源输出相匹配，避免因电压过高或过低导致设备损坏。

2. 极性正确：正确连接电源的正负极，避免接反导致设备无法正常工作或损坏。

3. 输出信号匹配：根据控制系统的需求选择NPN型或PNP型接近开关，确保输出信号与控制设备的要求相匹配。

4. 接线牢固：使用合适的工具和接线端子，确保接线牢固可靠，避免因接线松动导致设备故障。

5. 电气安全：在接线和调试过程中，注意电气安全，遵守相关操作规程，避免触电等危险情况的发生。

结语

三线接近开关的接线方法并不复杂，但需要根据不同类型的接近开关和控制系统的需求进行正确的接线。通过了解接近开关的分类、接线步骤和电路图分析，可以更好地掌握三线接近开关的接线技巧，确保设备的正常运行和可靠性。在实际应用中，还需注意电源匹配、极性正确、输出信号匹配、接线牢固和电气安全等方面的要求，以确保设备的安全稳定运行。
